Фланцы

Фланцы в исполнениях

Фланцы от производителя с доставкой

Фланцы - это разновидность трубопроводной присоединительной арматуры, широко используемой для крепления труб, монтаже задвижек, насосов, выполнении других технологических задач по коммуникации. Фланцевое соединение - эффективная замена сварке, характеризующаяся более высокой прочностью и надежностью.

Ассортимент фланцев ГОСТ

Изготовление фланцев строго регламентировано рядом ТУ и ГОСТ.

При этом, для каждого вида соединительных элементов предусмотрены отдельные отраслевые стандарты:

Вид фланцев	№№ ГОСТ	Применение, назначение	Давление в системе, Ру, МПа	Т диапазон эксплуатации, °C
Литые из серого чугуна СЧ	12817-80	фланцы литой арматуры; соединительные части; машины и механизмы; приборы, патрубки, агрегаты и резервуары	0,1 - 1,6	15,0 … + 300,0
Литые из ковкого чугуна	12818-80		1,6 - 4,0	30,0 … + 400,0
Литые стальные	12819-80		1,6 … 20,0	253,0 … + 600,0
Стальные плоские приварные	12820-80		0,1 - 2,5	70,0 … + 300,0

В целях объединения всех вышеперечисленных отраслевых стандартов в 2015 году был утвержден и введен в эксплуатацию ГОСТ 33259-2015, который является основным нормативно-техническим документом, распространяющимся на разные виды фланцев с номинальным давлением до PN250,0.

Типы плоских фланцев, виды исполнения уплотнительных поверхностей

Для наиболее полного удовлетворения запросов пользователей, растущей экономики страны, производители, руководствуясь требованиями ГОСТ, организовали производство следующих типов фланцев:

Название фланца	Тип
Стальной плоский приварной	01
Стальной плоский свободный на приварном кольце	02
Стальной плоский свободный на отбортовке	03
Стальной плоский свободный на хомуте под приварку	04
Стальной приварной встык	11
Корпуса арматуры	21

Варианты исполнения уплотнительных поверхностей фланцев

Исполнение	Расшифровка
A	Плоскость
B	Соединительный выступ
C, L	Шип
D, M	Паз
E	Выступ
F	Впадина
J	Под прокладку овального сечения
K	Под линзовую прокладку

Основные эксплуатационные параметры фланцев из стали

Тип фланца	Pn, kg/sm²	Dn, mm
01	1,0 - 25,0	10 - 2400
02	1,0 - 25,0	10 - 600
03	2,5 - 25,0	10 - 600
04	2,5 - 25,0	10 - 600
11	1,0 - 250,0	10 - 4000
21 со стальным корпусом	2,5 - 250,0	10 - 2200
21, с корпусом СЧ	1,0 - 16,0	10 - 4000
21, корпус КЧ	6,0 - 40,0	10 -300

Под каждый размер фланцев подбираются соответствующие уплотнители поверхностей.

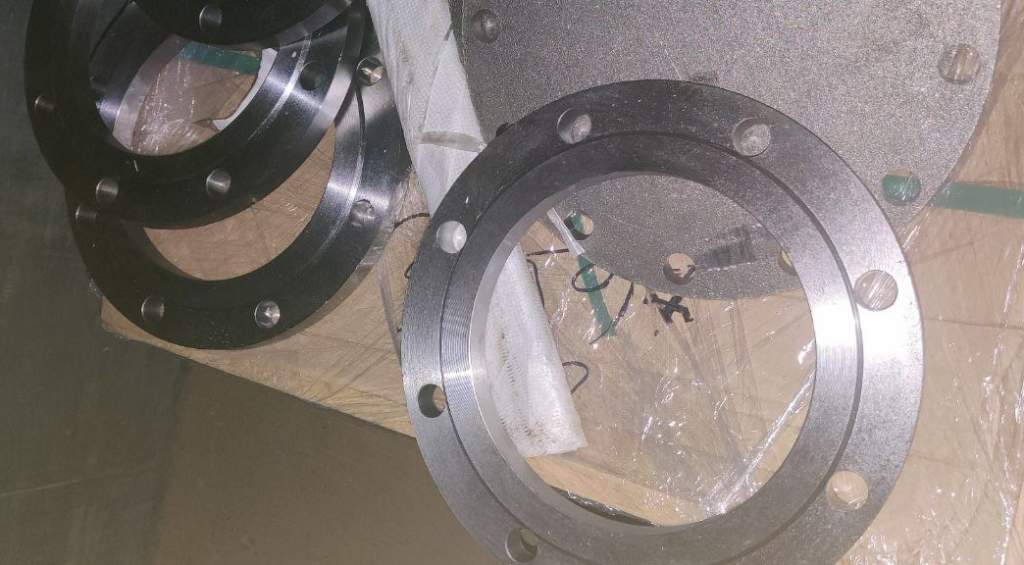

Фланец плоский приварной - свойства:

Высокая прочность, надежность и долговечность эксплуатации;
Широкий диапазон типоразмеров;
Коррозионная стойкость материалов;
Устойчивость к динамическим, статичным и другим видам эксплуатационных нагрузок;
Невосприимчивость к внешней агрессивной среде;
Высокая герметичность;
Относительная простота монтажа, возможность сборки коммуникации и ее модернизации без использования сварки;
Многократное применение (при условии замены уплотнителя).

Как соединять фланцы в трубопроводах

Высокое качество работы, надежность и герметичность соединения, долговечность эксплуатации коммуникации напрямую зависит от качества проведения работ по монтажу фланцев. Рекомендуется соблюдать следующую последовательность действий:

Нанесение обезжиривается на поверхности конструкции;
Тщательный осмотр фланцев на предмет отсутствия видимых дефектов, качество и надежность резьбового соединения;
Подготовка и правильное расположение прокладки в месте монтажа фланца;
Затяжка болтов в определенном порядке (сначала с малой нагрузкой попеременно, затем - постепенно доводя момент затяжки до номинальных значений, проверка динамометрическим ключом);
Повторная подтяжка болтов через 1-2 суток (при необходимости).

Купить фланцы стальные и нержавеющие

ПКФ Цветная металлургия специализируется на изготовлении разных типов фланцев для нужд народного хозяйства. В ассортименте имеются все основные типоразмеры, соответствующие требованиям ГОСТ. Для оформления выгодного заказа просто позвоните менеджеру фирмы +7 (351) 240-80-19 или направьте запрос на адрес электронной почты chel@cvet-met.com. Для оптовых клиентов и постоянных покупателей предусмотрены дополнительные скидки. Обращайтесь!

Купить фланец со склада в Челябинске или рассчитать стоимость поставки от ПКФ Цветная металлургия.

Для государственных и оборонных предприятий предлагаем сотрудничество по ФЗ-44, ФЗ-275 и ФЗ-223. Отсрочка платежа до 60 дней!

Остались вопросы? Звоните в отдел сбыта +7 (351) 240-80-19 , оставляйте запрос на почтовый адрес chel@cvet-met.com или воспользуйтесь формой обратной связи у нас на сайте.
