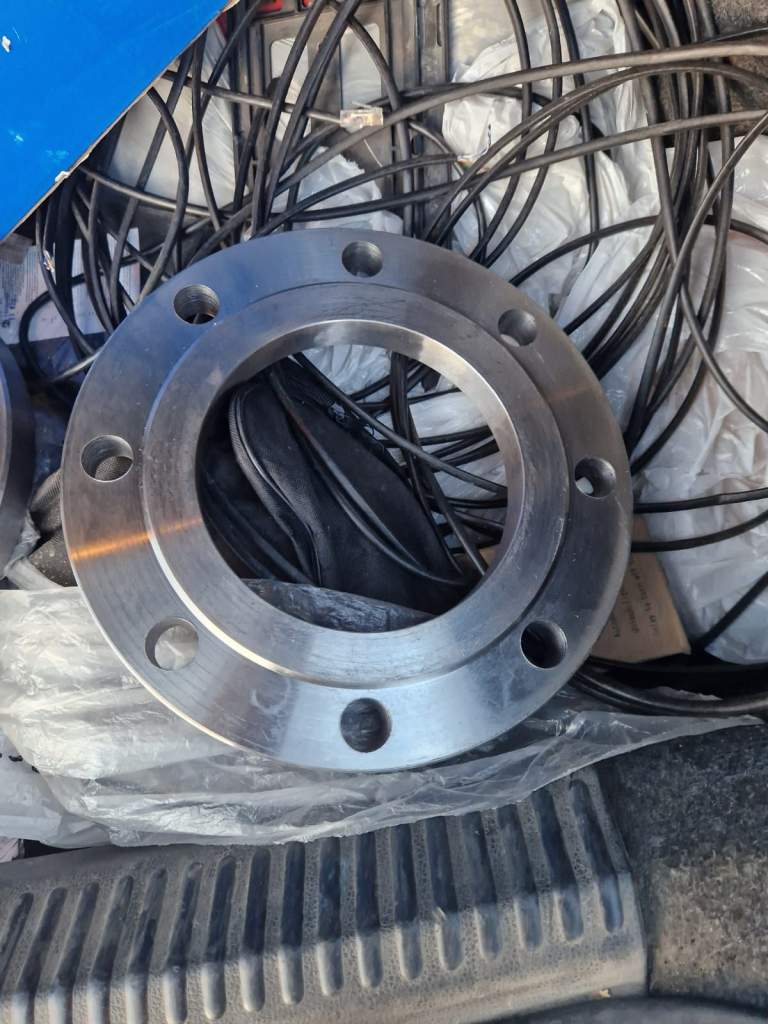

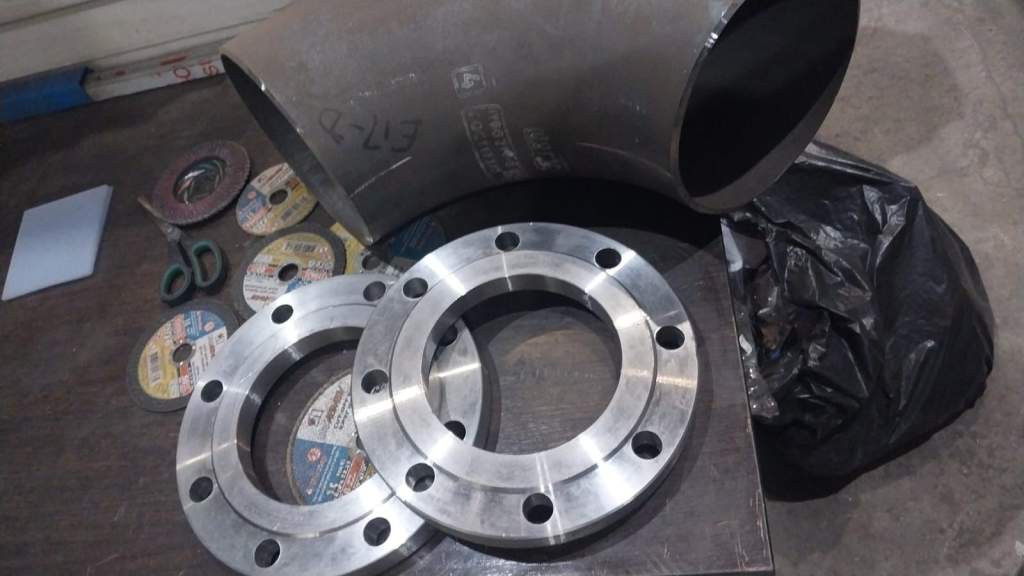

Фланцы стальные плоские приварные из стали

Фланцы плоские - это разновидность крепежных деталей, широко применяемых в процессе монтажа, ремонта и реконструкции различных типов трубопроводных коммуникаций. Основное предназначение фитинга - обеспечение прочного и надежного разъемного соединения 2-х труб, а также установка на участках систем различного вспомогательного оборудования: КИП, аппаратуры управления, дополнительных фильтров и т.п.

Изготавливаются фланцы плоские в строгом соответствии с требованиями ГОСТ 33259 и широко используются практически во всех энергоемких отраслях промышленного производства.

Типы используемых фланцев и варианты уплотнения

Конструкция и размеры стальных и чугунных плоских фланцев нормируется в соответствии с требованиями вышеуказанного ГОСТ. Единое требование, распространяющееся на все типы и виды фланцев - ограничение по PN 250 (не более).

Виды фланцев стальных плоских:

Сортамент фланцев плоских

Размеры стальных плоских фланцев тип 1

Размеры стальных фланцев тип 2

Размеры металлических фланцев тип 3 и 4

Способы производства стальных фланцев:

Плоский фланец, сделанный методом литья, имеет меньшую стоимость, так как технология производства позволяет снизить расход металла и минимизировать отходы производства.

Надежность и долговечность эксплуатации выше у фланцев, изготавливаемых из металлических листов.

Чем выше в трубопроводе давление, тем более качественные виды фланцев следует устанавливать.

Достоинства фланцев металлических:

Купить фланцы арматуры соединительных частей трубопроводов

ПКФ Цветная металлургия занимается изготовлением плоских фланцев на собственных высокотехнологичных предприятиях. Все технологические процессы строго регламентированы, обеспечен контроль качества при производстве фланцев, что позволяет гарантировать клиентам высокое качество. Работа напрямую без посредников - еще одна гарантия низкой цены на детали трубопровода.

Тип	PN, kgs/sm²	Dn, mm
01	1,0 / 2,5 / 6,0	10,0 - 2400
02	10,0 - 600
03	10,0 - 200
04	10,0 - 600

Dn, mm	PN, kgs/sm²	D	D1	n	Размер болтов или шпилек (номинальный)
10 - 20	1,0 - 6,0	75 - 105	50 - 75	4	М10 - М12
25 - 40	100 - 150	85 - 110	М12- М16
50 - 100	160 -210	130 - 170	4 / 8	М16
125 - 200	235 - 360	200 - 310	8	М16 - М24
250 - 400	370 - 620	335 - 550	12 / 16	М20 - М33
450 - 700	590 - 960	550 - 875	16 / 24	М20 - М39
800 - 1400	975 - 1675	920 - 1590	24 / 36	М27 - М39
1600 - 2000	1785 - 2265	1730 - 2180	40 / 48	М27 - М39
2200 - 2400	2405 - 2605	2340 - 2540	52 / 56	М30

Dn, mm	PN, kgs/sm²	D	D1	n	Размер болтов или шпилек (номинальный)
10 - 20	1,0 - 6,0	75 - 90	50 - 65	4	М10 - М12
25 - 40	100 - 130	75 - 110	М12- М16
50 - 100	140 -205	110 - 170	4 / 8	М16
125 - 200	235 - 315	200 - 280	8	М16 - М20
250 - 400	370 - 535	335 - 495	12 / 16	М20 - М24
500 - 600	640 - 755	600 - 700	16 / 20	М20 - М24

Dn, mm	PN, kgs/sm²	D	D1	n	S	Размер болтов или шпилек (номинальный)
10 - 20	2,5 / 6,0	75 - 105	50 - 75	4	1,8	М10 - М12
25 - 40	100 - 150	60 - 110	4	2,6	М12 - М16
50 - 100	140 - 210	110 - 170	4 / 8	2,9 - 3,2	М12 - М16
125 - 200	240 - 320	200 - 280	8	4,0 - 4,5	М16 - М24
250 - 300	395 - 445	350 - 400	12 / 16	6,3 - 8,0	М20 - М24

Оформить выгодный заказ на покупку фланцев прямых оптом и в розницу помогут менеджеры фирмы. Заявки принимаются по телефону +7 (351) 240-80-19 и на адрес электронной почты chel@cvet-met.com!
